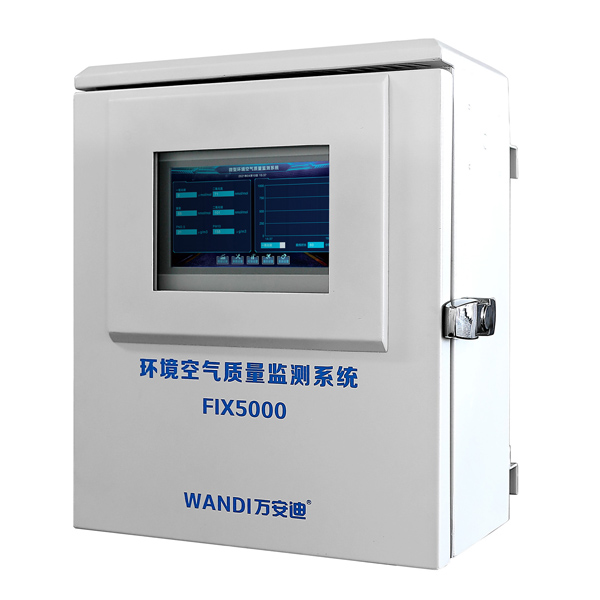

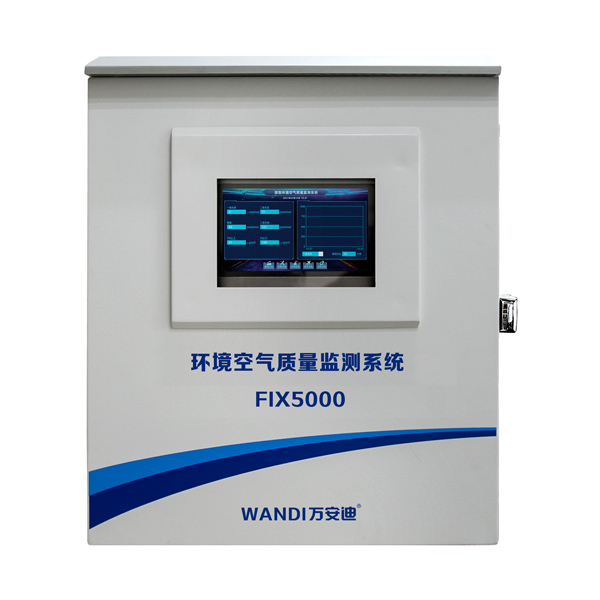

微型环境空气质量监测系统
产品型号: FIX5000-AQI
微型环境空气质量监测系统是一种模块化设计、可对大气环境污染进行高精度、多参数测量的监测系统，系统采用高精度、高分辨率的原装进口气体传感器以及高性能的颗粒物、气象传感器，具有体积小、重量轻、设计简洁、高性价比、多参数高集成、安装方便等特点。
微型环境空气质量监测系统广泛应用于城市空气质量监测和工业空气排放污染监测，可同时对空气中的各种环境污染气体、颗粒物、气象参数进行测量。系统支持外部通信接口，带数据存储、数据导出功能，通过无线数据采集传输终端可实时将测量数据传送到监测中心，并能通过网络浏览器进行远程控制。
产品应用: ◆ 城市空气质量监测，短期和长期的空气质量趋势分析和评价 ◆ 工业区、石油石化、污水处理厂、仓储设施、地下设施的大气监测 ◆ 城市道路、机场、港口、铁路、隧道、建设工地空气质量监测 ◆ 公园、林地、农作物研究等开阔场所的空气质量监测
◆ 系统性能稳定，体积小、性价比高，适合网格化在线监测；
◆ 模块化产品设计，泵吸式监测，反应快，自带过滤功能，方便后期维护；
◆ 7寸触摸彩色显示大屏，完美展现各监测参数；
◆ 原装进口四电极气体传感器及三级点校准功能，以保证测量的准确性与稳定性；
◆ 带数据存储、数据导出功能，可存储2000万组带日期时间标识的数据；
◆ 防雨防尘外壳及双层保护机箱设计，安全有保障；
◆ 支持4-20mA、RS485、TCP/IP等多种数据输出方式，支持《HJT212-2017污染物在线监控（监测）系统数据传输标准》；

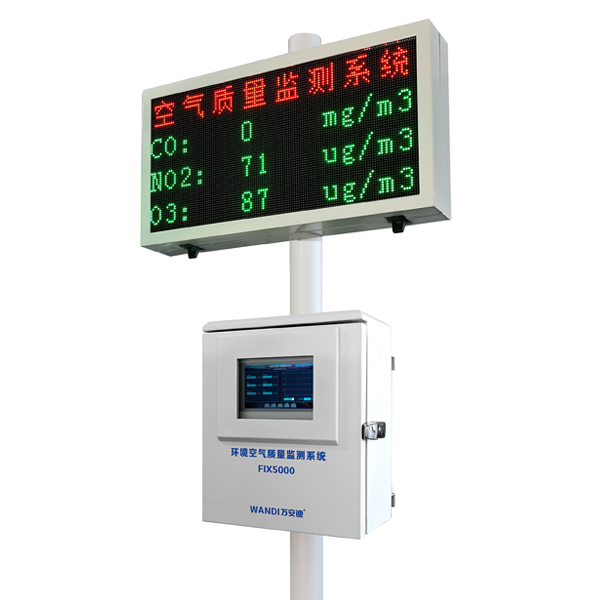

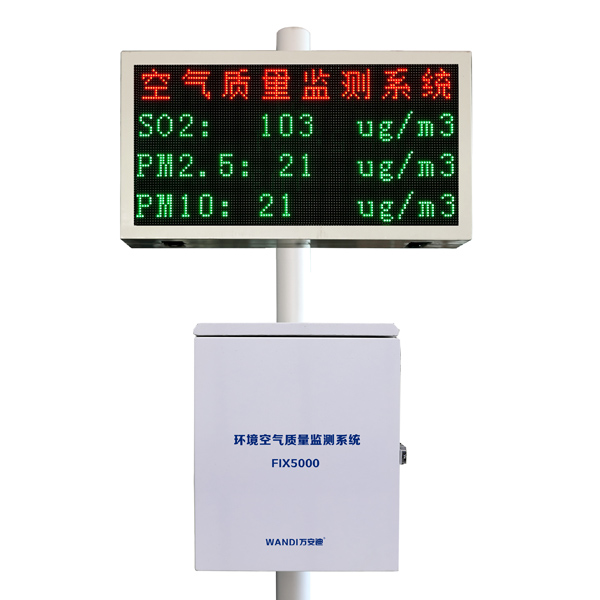

◆ 选配功能齐全，气体、颗粒物、气象、太阳能电源系统、LED显示屏看板等模块可灵活选配任意组合。
| 产品名称 | 环境空气质量监测系统 |
| 产品型号 | FIX5000-AQI |
| 气体因子测量范围及检测原理 | ①二氧化硫SO2：测量范围：0～500ppb、2000ppb；检测原理：电化学；分辨率：1ppb；
②二氧化氮NO2：测量范围：0～500ppb、2000ppb；检测原理：电化学；分辨率：1ppb； ③臭氧O3：测量范围：0～500ppb、2000ppb；检测原理：电化学；分辨率：1ppb； ④一氧化碳CO：测量范围：0～5ppm、20ppm、50ppm；检测原理：电化学；分辨率：0.01ppm； ⑤VOC：测量范围：0～5ppm、20ppm、50ppm；检测原理：PID光离子 （选配）；分辨率：0.01ppm； |
| 颗粒物监测 | ①PM2.5：测量范围：0～500μg/m3；检测原理：光散射
②PM10：测量范围：0～2000μg/m3；检测原理：光散射 |
| 气象监测 | 风速、风向、温度、湿度、大气压、环境噪声、光照（选配） |
| 组合方式 | ① 1-10种气体因子；② 颗粒物PM2.5、PM10；③ 6-8种气象因子（选配）
以上①-③种监测因子总数量不超过20种（选配组合） |
| 示值误差 | 视具体检测因子而定，以出厂标签为准 |
| 响应时间 | T90 < 30秒（视具体气体和监测因子类型） |
| 采样方式 | 泵吸式 |
| 安装方式 | 地面立杆式、壁挂式可选 |
| 供电电源 | AC100～240V 50Hz |
| 输出信号 | ① RS-485数字输出(ModbusRS485)
② 2组继电器开关量输出 |
| 信号传输方式 | ①RS485数字信号传输
②支持HJ212协议：遵循《HJ 212-2017污染物在线监控（监测）系统数据传输标准》 ③LORA短距离无线模块：传输距离0至2公里，视传输功率及现场环境定（选配） ④4G无线传输：无距离限制，通过运营商信号传输（选配） |
| 显示屏 | 7寸彩色触摸显示屏 |
| 按键方式 | 触摸操作 |
| 校准 | 支持4级校准功能 |
| 数据记录 | 自动存储数据，可连续存储2000万组以上带日期时间数据 |
| 数据下载 | 支持USB测量数据导出下载 |
| 数据打印 | 支持连接串口打印机实现数据打印功能 |
| 压力范围 | 86kPa～106kPa |
| 温度范围 | -20℃～+55℃（典型值）；-40℃～+70℃（极限值） |
| 湿度范围 | 10%～95%RH（无凝露） |
| 机箱尺寸 | 宽350mm*高420mm*厚231mm |
| 外壳材质 | SPCC（可定制不锈钢材质） |
| 防护等级 | IP55 |
| 机箱重量 | 约18Kg至25Kg左右（视具体配置） |
标准配置
| 物品名称 | 单位 | 数量 |
| 仪器主机 | 套 | 1 |
| SO2传感器 | 个 | 1 |
| NO2传感器 | 个 | 1 |
| O3传感器 | 个 | 1 |
| CO传感器 | 个 | 1 |
| PM2.5/ PM10传感器 | 套 | 1 |
| 圆筒白色水尘过滤器-常规型 | 个 | 1 |
| 24V微型抽气泵2L | 个 | 1 |
| 流量计 | 个 | 1 |
| 安装立柱1.8米常规型-监测系统用 | 根 | 1 |
| 包装箱 | 套 | 1 |
| 使用说明书 | 份 | 1 |
| 合格证 | 份 | 1 |
| 保修卡 | 份 | 1 |
可选配置
| 物品名称 | 单位 | 数量 |
| VOC传感器 | 个 | 1 |
| 风速、风向传感器 | 套 | |
| 温度、湿度传感器 | 套 | |
| 大气压传感器 | 个 | |
| 噪声传感器 | 个 | |
| 光照传感器 | 个 | 1 |
| 雨量传感器 | 个 | 1 |
| 工业级无线数传终端（4G全网通DTU） | 台 | 1 |
| LoRa短距离无线模块 | 个 | 1 |
| LED电子显示屏 | 套 | 1 |
| 太阳能电源系统 | 套 | 1 |
| 标准气体（含流量计、调节阀） | 套 | 1 |
尊敬的用户：
感谢您选用深圳市万安迪科技有限公司的产品，万安迪始终将客户的利益放在第一位，一直秉承以“客户为中心”的服务宗旨，更好地了解客户的需求，提高我们的服务质量，“今天的质量、明天的市场、服务到永远”；是我们公司为客户服务的准则，要把它贯穿到研发、生产、销售及售后服务的各个环节中。为了确保您能够充分享有万安迪提供的完善售后服务支持，请您在购买后认真阅读以下保修服务条款。
一、保修信息及有效期限：
1、凡属正常使用情况下（常规的温湿度、压力、洁净的空气环境，传感器出厂设定能承受的气体测量浓度范围）由于产品本身质量引起的故障，在保修期内将负责给予有限保修（包括零部件更换和人工费），但不负担修理品的上门费、运送费、安装及拆取等与实际修理无关的费用；
2、产品出现故障，请寄回万安迪售后服务中心，万安迪将为用户提供高效、优质的服务，具体联系方式详见我司官方网站；
3、若对所选购的产品有超出标准保修外的需求，欢迎致电万安迪客服热线4006-613-615咨询。
制造厂商给予如下保证：
如非合同特别约定，从交货期始，整机在正常工作使用情况下拥有壹年保修期。
二、保外条款：
以下情况不属于免费保修范围：
1、违反产品使用说明书使用而导致的产品损坏及因安装不当造成的产品损坏；
2、机器进水、震裂、碰撞所产生的污渍或表面划伤等其他非正常使用原因造成的故障或损坏；
3、擅自拆机、改装或产品经过非我公司技术人员维修或拆装；
4、非产品所规定的工作环境下使用造成的故障或损坏（例如非洁净的空气环境，温湿度过高、过低，环境过于潮湿或干燥，气体浓度过高或过大的冲击，压力过大、电压或电流不稳定，零地电压过大、粉尘过多等）；
5、由于不可抗拒（如火灾、水灾、地震等）或自然灾害（如雷击等）及异常电压、公害、化学物质的侵蚀而造成的故障或损坏；
6、由于用户或第三方误用或不正确的安装调试造成的故障或损坏；
7、移除零部件，安装非制造厂商提供或未批准的配件；
8、擅自撕掉产品标签；
9、自然磨损，由于环境导致的产品腐蚀、生锈而导致的损坏，或者是外观的老化；
10、消耗品；
11、非区域内合法经销渠道所购买产品；
12、产品超过保修期。
三、保修有效期限：自购机之日起整机保修壹年。
我司售后服务网点、售后人员、硬件设施情况如下：
1、总部售后服务地址：深圳市宝安区西乡街道桃源社区前进二路135号河西航城工业区B栋5层
2、售后服务人员构成由售后服务接待工作人员接收客户产品售后信息，售后服务技术工程师检测给出售后维修报告，维修报告由客户评估确定，售后完成至质检部门进行售后的质检，质检完成由售后服务接待工作人员安排发货至客户指定地点；
3、硬件设施情况：公司拥有从国外引进的全自动标定测试装置多套。不同量程的标准气体120多瓶，可完全满足客户的维修标定需求。
让用户满意和实现持续的质量改进是万安迪的永恒追求目标。万安迪通过对质量保证体系运行过程的内、外部审核和年度管理评审等一系列措施确保了质量体系的正常有效运行。
质量是产品的生命，信誉是企业的根本，产品合格不是标准，用户满意才是目的！
四、仪器维护
请定期对仪器进行维护，检查仪器工作状态；检查仪器或传感器的进出气口，确保其没有污损或被杂质堵塞。
建议在不需要连续监测情况下断电保养。在传感器的有效使用寿命期内，每6个月或1年根据当地的相关法律法规对仪器进行校准，以保证检测数据准确有效。
当误操作时请按照使用说明书操作恢复出厂设置。
五、注意事项
1）严禁带电开盖操作；
2）严禁带电更换传感器；
3）校准、设置等操作必须由专业人员进行；
4）仪器的标定检查要定期进行；
5）超过有效使用期和有故障的传感器要及时更换；
6）避免用高于测量量程的气体冲击传感器；
7）设备包含锂电池在运输时，尤其是空运时，务必遵守相应的安全规定和锂电池的标志。
